恩平图书馆、博物馆

   智能化系统设计方案

第一章 总体概述

1.1项目概况

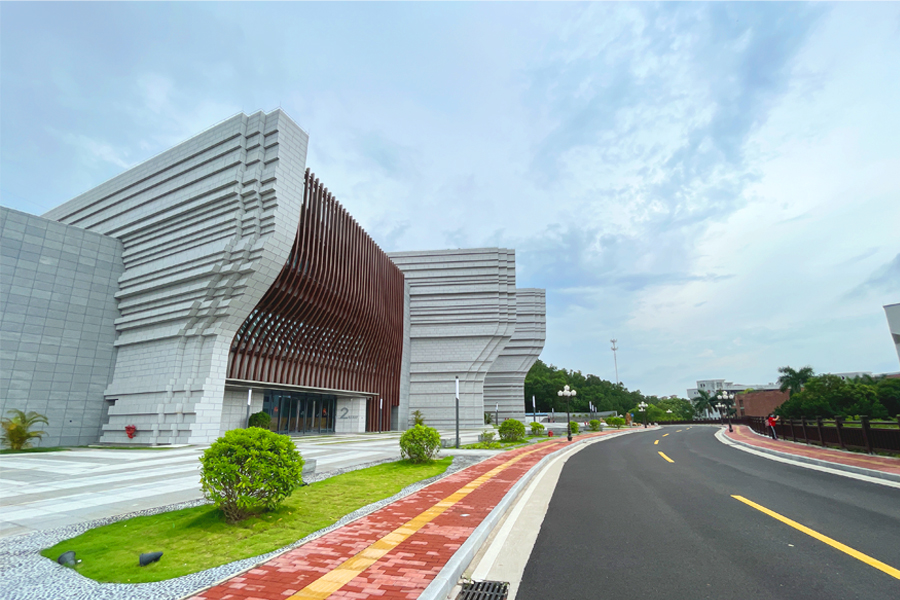

恩平图书馆&博物馆新馆（以下简称俩馆）位于鳌峰公园东门广场与恩平开放大学西侧附近，建筑面积8000平方米。

本方案针对恩平图书馆&博物馆进行各智能化系统的设计，包括综合布线系统、计算机网络系统、视频安防系统（不含博物馆部分）、信息发布系统、有线电视系统、电梯五方对讲、背景音乐系统、音响会议系统以及机房装修。

1.2建设目标

本项目建设以计算机中心机房为核心的信息控制中心，在综合布线的基础上，建设性能稳定，反应迅捷，安全可靠的计算机综合网络系统、视频安防系统、信息发布系统和图书管理系统。同时充分利用信息技术对图书馆以及博物馆的发展产生巨大推动能力。

1.3 建设内容

恩平市图书馆&博物馆是一个高新技术的结合体，它将建筑、计算机、通信、楼宇自动化、通信自动化、办公自动化、综合布线系统等系统功能有机地结合在一起，是社会经济、信息技术高速发展的必然产物，随着科学技术特别是计算机科学和通信网络技术的飞速发展，在全球信息化浪潮来临之际，智能化己成为新的发展热点。恩平市图书馆&博物馆作为科技和信息的前沿，为继续保持技术的领先地位、满足广大人民群众日益增长的需要，在当前环境下，建立实用、经济、统一、快速、安全、可靠、扩展性强、美观的图书馆&博物馆。

智能化建筑是将图书馆&博物馆的结构、系统、服务、管理进行优化组合，获得高效率、高性能、高舒适性、高可管理性的图书馆&博物馆，从而向人们提供全面的、高性能的、安全、舒适、快捷的综合服务功能和高回报率、富有创造力的工作环境。

根据甲方的要求以及图书馆&博物馆的作用及特点，参照国家关于智能建筑设计发布的《智能建筑设计标准》（GB/T50314-2006），我们对整个智能化系统进行了认真严谨的规划设计。恩平图书馆&博物馆智能化弱电系统由以下子系统组成：

Ø 综合布线系统

Ø 计算机网络系统

Ø 视频安防系统（博物馆安防不在本项目之内）

Ø 信息发布系统

Ø 五方对讲系统

Ø 有线电视系统

Ø 公共广播与背景音乐系统

Ø 音响会议系统

Ø 机房装修系统

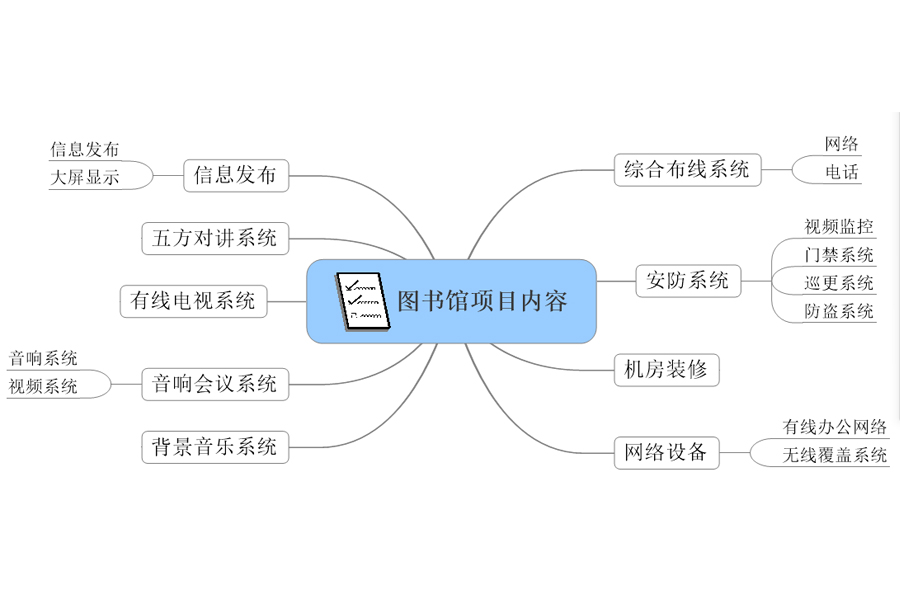

1.3.1、图书馆项目建设内容

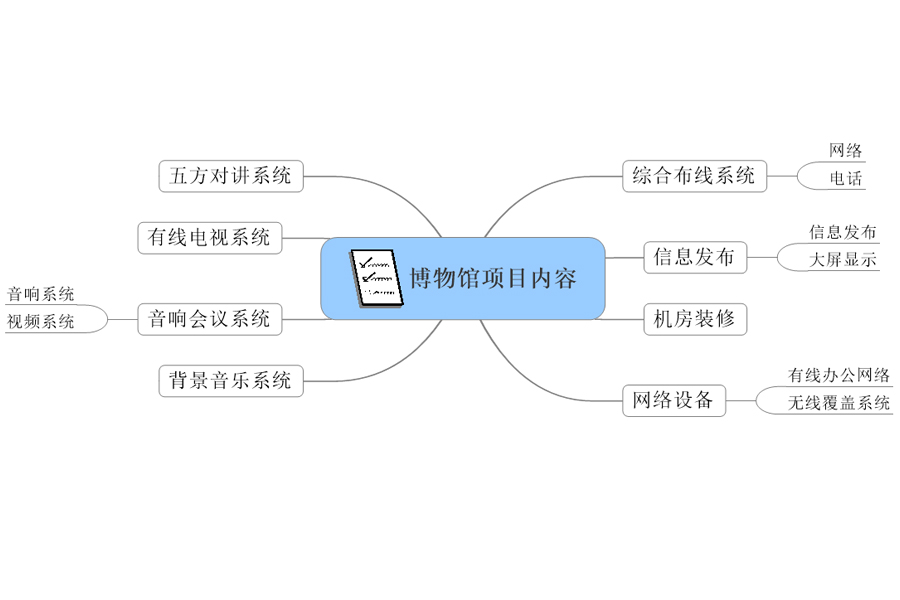

1.3.2、博物馆项目建设内容

1.4设计原则

本次设计根据恩平图书馆&博物馆的功能和特点及智能化行业发展趋势，在设计时充分考虑到图书馆&博物馆的智能化系统的先进性、合理性、系统性、可靠性、经济性、可实现性、操作方便、扩展性强。符合相应的国际、国内标准及行业规范要求。

系统强调实用性，技术上是先进的并且具有与相关系统的兼容性，在体现恩平图书馆&博物馆整体特色的同时注意系统的经济效益；

系统设置应综合平衡，主要系统达到目前先进水平；

所有智能化系统操作记录不能被改写但允许复制，需要时最高级别操作员可以删除；

系统设置除考虑建设时的一次性投资外，还充分考虑系统运行时的运行成本，并使之达到最小化；

系统设计遵循全面规划和分步实施原则，设计全面周到、注意预留到位并有充分余量，以适应未来发展需要。并且提出近期的实施方案、中期及远期的扩展规划；

系统设计充分考虑系统所涉及的各个子系统的信息共享，确保系统总体结构的先进性、合理性、兼容性和可扩展性，可以集成不同厂商不同类型的先进产品，使整个系统可以随着技术的发展和进步得到不断的提高；

除了系统的配置设计必须依照国家和地区的有关标准外，各系统必须为结构化和标准化系统并综合体现出当今的先进技术；

系统具有极高的安全性、可靠性和兼容性；

在实现先进性，可靠性的前提下，系统的配置设计应达到性能与价格的优化目标。

充分考虑各子系统的集成开发和信息共享的需要，尽量选用模块化结构，能够满足受控设备扩展的需要，对于现场控制器、网络也同样考虑在内以利于日后的系统扩展与系统维护；应明确要求各子系统开放各自通讯协议，允许第三方通过智能化建筑集成系统（BMS）集成，实现信息和资源共享。

本着从满足业主的实际需要出发，立足于建设高度集成的安全防范系统的宗旨，严格遵循投资合理、规划统一、立足现在、适度超前的设计方向，为恩平图书馆&博物馆提供一个完整全面的解决方案，使系统既满足用户目前的应用需求，又考虑到今后技术的发展趋势。

背景音乐以及音响会议系统

7.1 概述

近年来，各种办公大楼、购物中心、医院和其他大规模建筑工程对于公共广播系统能够具备有呼叫分配、播音、背景音乐、及对不断增大的建筑物内的特定区域进行常规讯息播放的功能之要求日益增加。智能公共广播系统包括一般用途的日常广播（播放背景音乐、话筒寻呼广播）和消防紧急广播。

鉴于俩馆建成后是一个人员密集的文旅综合体，且主要的功能又分为参观、读书、借书及配套设施等几大部分。根据设计要求我们将在各个建筑楼层背景音乐的播放。

每个分区必须采用自己的广播系统才可以满足自己的工作需要；考虑到这些，我们就对楼层进行消防（紧急）广播做统一管理。

本设计方案俩馆提供音乐广播、寻呼广播以及强行插入的消防广播使用。

另外根据俩馆各个专业馆的需求，本方案设计了各馆的音响会议系统。

7.4.3 广播系统设计思想

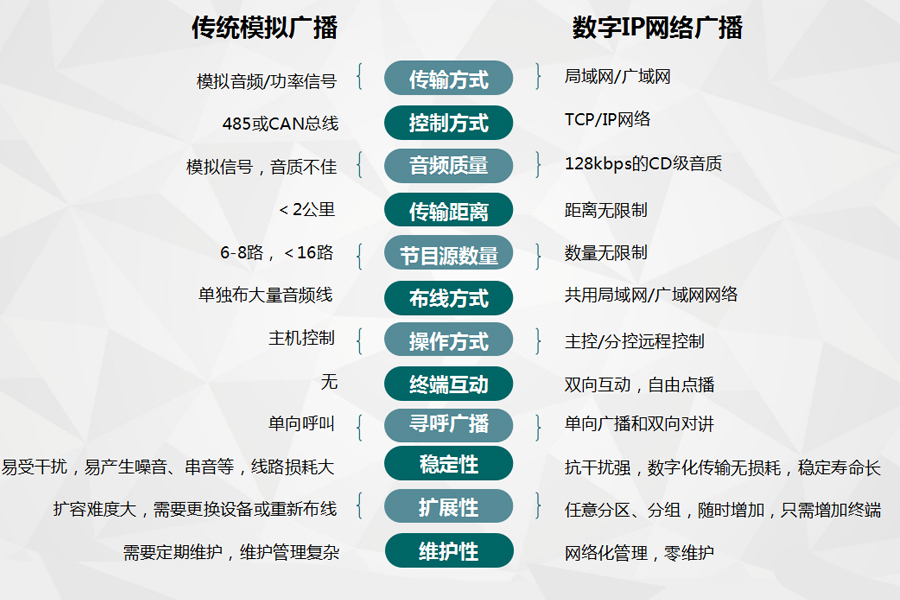

传统的广播，普遍采用音频或调频方式。音频广播受到电压、功率、阻抗等因素影响，传输距离短，频率低，容易受干扰，系统扩展性差。调频广播在调制解调中引入噪声，设备老化、频点偏移也会导致信号失真。基于音频和调频传输的可控制的智能广播，受传输方式的限制，也只能以分区、分组的方式实现控制。缺乏独立的节目源，导致广播功能不能满足个性化的应用需求。IP网络广播解决了传统广播系统存在的传输距离短，音质不佳，维护管理复杂，互动性能差等问题。

数字IP网络广播系统采用当今世界广泛使用的TCP/IP网络技术，将音频信号以IP包协议形式在局域网和广域网上进行传送，彻底解决了传统广播系统存在的音质不佳，维护管理复杂，互动性能差等问题。该系统设备使用简单，安装扩展方便――只需将数字广播终端接入计算机网络即可构成功能强大的数字化广播系统。

7.5.4 系统说明

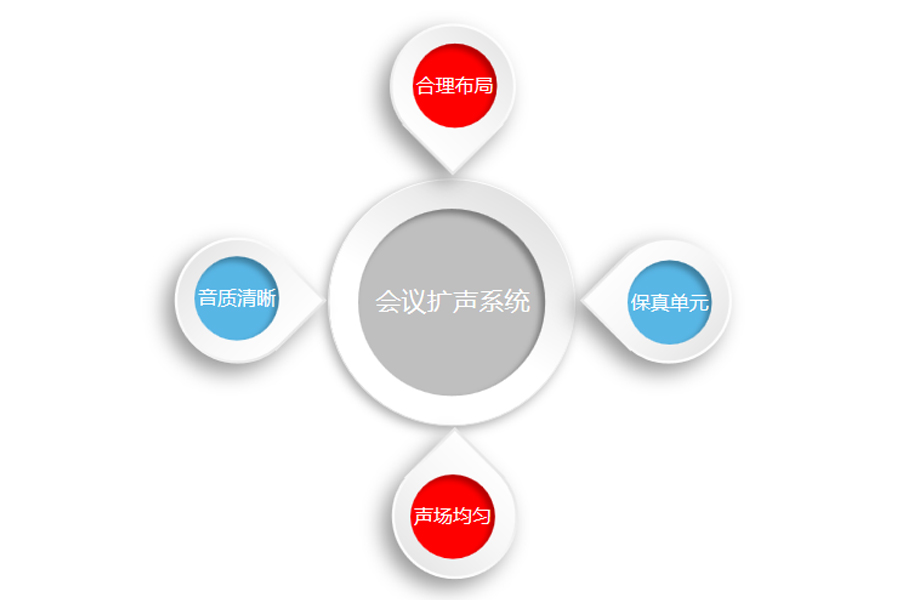

（1）会议扩声系统

【系统简介】

 会议扩声系统包括扩声设备和声场组成，主要包括声源和它周围的声环境，把声音转变为电信号的话筒，放大信号并对信号加工的设备、传输线，把信号转变为声信号的扬声器和听众区的声学环境。现今会议扩声的灵敏度、保真度、功率也越来越高，以满足现在会议扩声的需要。

【系统架构】

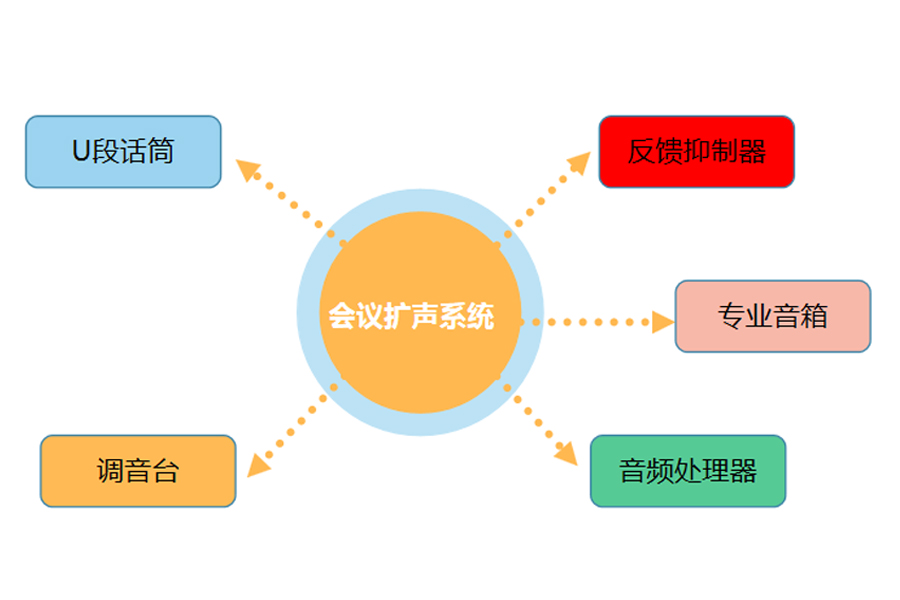

该系统由会议U段话筒、调音台、反馈抑制器、音频处理器、专业音箱组成，具有无线移动发言、反馈抑制、声音输入输出控制、均衡、延时、压限等功能，能够迎合一个会议室扩声的使用需求，排除会议过程中的存在的啸叫，以及对会议发言进行优化处理。

【系统说明】

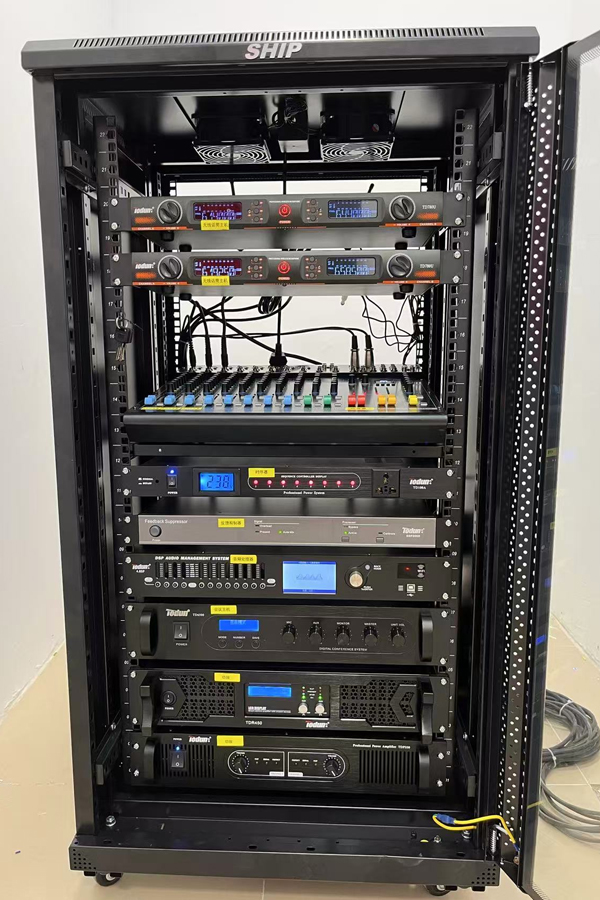

调音台：在音频扩声系统中，调音台负责对所有音源输入信号进行前置放大、音质调整、输入/输出信号电平控制和分配的重要设备。我司调音台具有多路音源输入单独控制，具有音源多路输出，例如监听输出接监听耳机实现监听作用，辅助和编组输出能实现输出分配独立控制，满足不同会议需求。

反馈抑制：扩声系统在进行时，如果将话筒音量进行较大的提升，音箱发出的声音就会传到话筒引起的声音的循环继而产生啸叫，我司反馈抑制器能自动扫描会场啸叫点并快速抑制，全采用自动扫描啸叫点的模式，无需重复设定，拥有几乎完美抑制啸叫功能，让与会人员远离啸叫的困扰。

音频处理器：音频处理器调节扩声扬声器的在会议室内的频率响应，我司音频处理器具有均衡、分频、延迟、混音、延时、高低通等声音处理功能，能将调音台输出的信号进行处理再分配，最终将处理后的音频信号分配给各台功放进行放大。

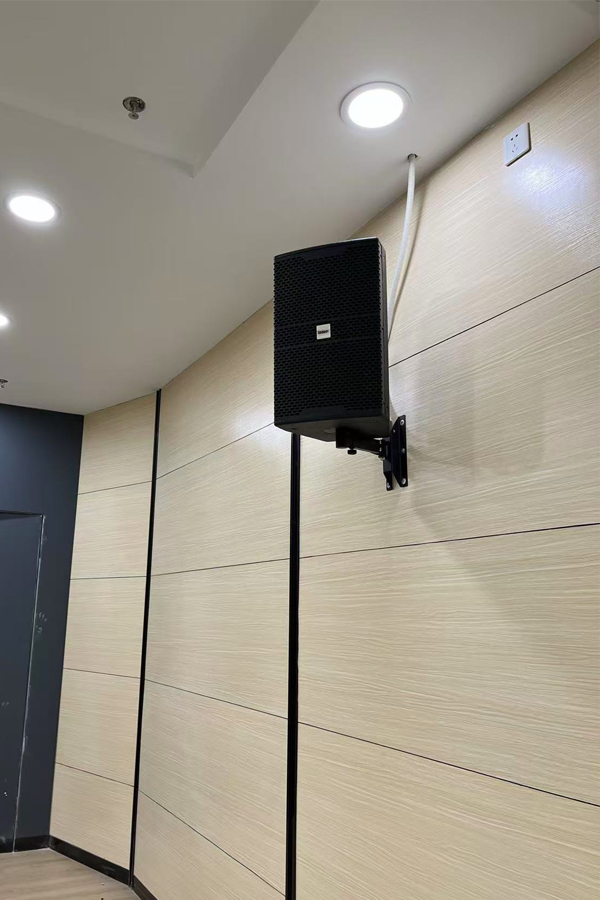

专业音箱：音箱是把功放传输过来的功率信号转换成音频。对声音的还原很大程度是决定了音箱的品质。我司音箱采用进口原木色桦木板，以及优质自产汝磁单元，把音箱灵敏度做到了行业前沿，用较低的功放就能让音箱放出较大的声音。

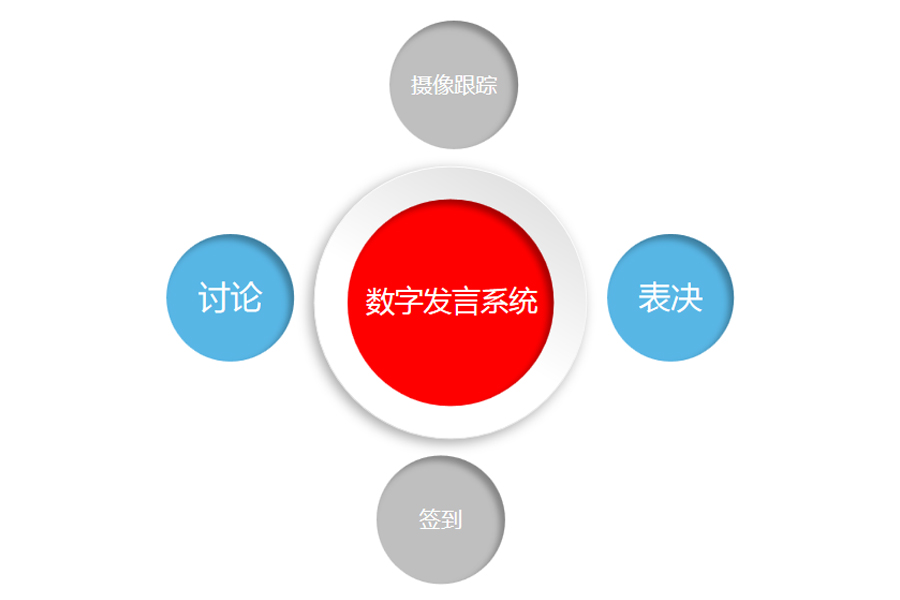

（2）数字发言系统

【系统简介】

 随着大家对声音还原度要求的不断增加，普通的模拟话筒已经不能完全满足大家的需要，而随数字话筒的便捷性不断提升，功能优异性不断增强，且具有声音还原度高、功能众多、设计高端、受用性强等特色受到了越来越多专业人士的青睐。

【系统优势】

多种会议模式：具有多种会议模式：先入先出模式、自由讨论模式。

【系统架构】

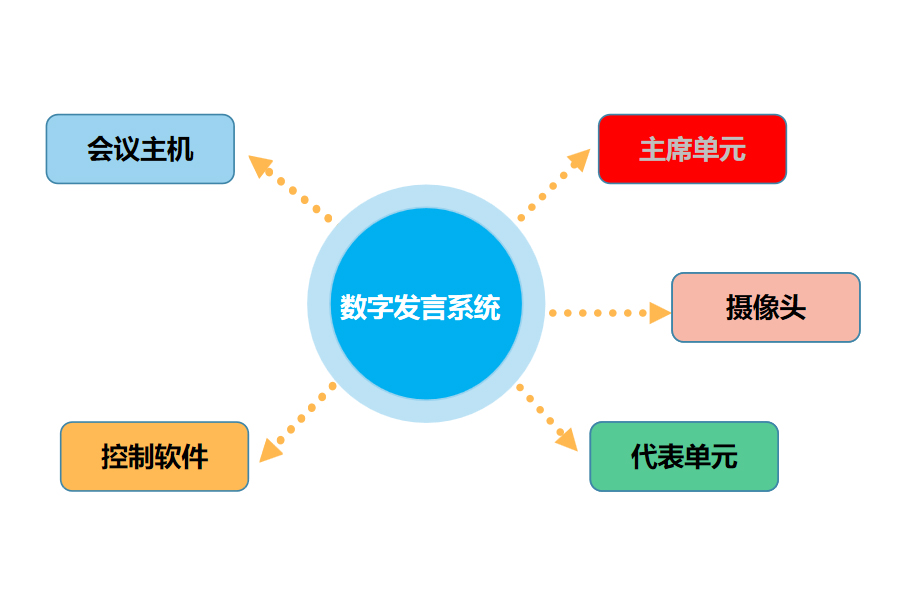

该系统由会议发言主机、控制软件、主席单元、代表单元、摄像机组成。具有讨论、摄像跟踪、软件控制等功能，标准配置可容纳主席单元和代表单元75名，主席单元供大会主席使用、代表单元供其他与会人员使用。

广播系统配置说明

公共广播的控制中心设置在消防控制室/广播机房，在控制中心设置IP网络广播系统服务器，作为系统核心设备，数字IP网络系统平台软件的运行载体，对整个广播系统进行实时有效的管理。系统服务器主要对整个系统进行广播寻呼控制，背景音乐播放控制，支持广播系统数据和音频的传输，支持系统定时播放、终端点播、临时插播等系统服务器功能；同时提供高品质的背景音乐，背景音乐包括有数码播放器，数字调谐器，PC播放器等，通过控制软件进行文件播放、临时广播、设置定时广播、建立音乐节目库、设置日常背景音乐播放等功能；系统软件采用密码登陆，确保系统安全。

系统中配置IP网络广播寻址壁挂音箱，作为机房监听音箱使用，通过服务器软件的控制，可以监听到前端任意区域的节目播放内容和播放音量大小。

在控制中心或者分控中心安装彩屏触摸广播系统对讲呼叫话筒,可以进行对各个区域进行广播寻呼、双向对讲或监听，广播方式可以采用单个区域或多个区域的广播。

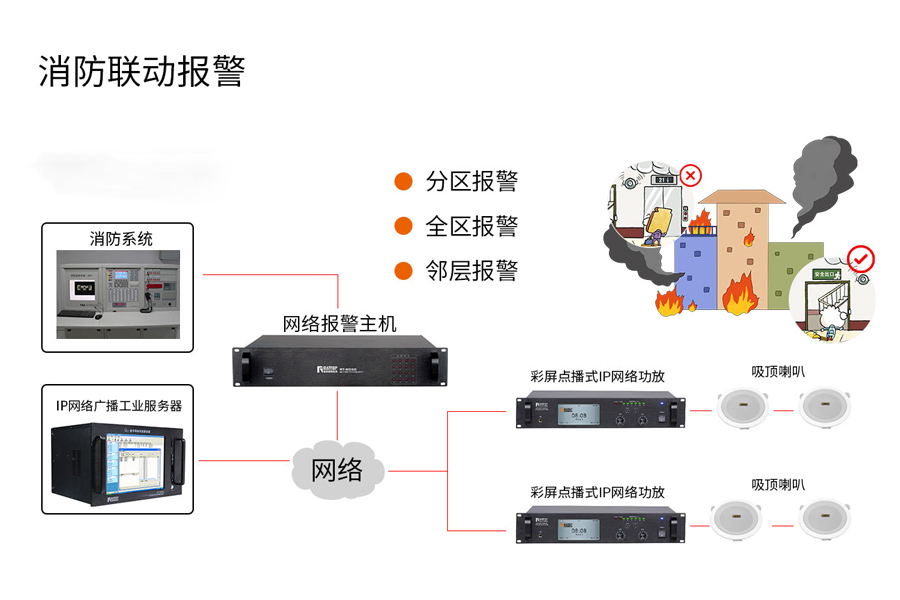

控制中心另安装网络报警主机，以方便消防信号的接入，在紧急情况时能强制切换至消防紧急广播状态，可随意设置任意区域的消防报警，实现消防联动。

控制中心还配置了系统辅助音源设备，前置放大器集合数码播放器、数字调谐器等设备的模拟音源信号，并通过广播软件的采播，可以播放到每个分区或所有广播区域；另配置广播话筒,用于紧急广播，在紧急情况下进行广播讲话。

16路电源时序器是为系统辅助设备供电的设备，可以顺序打开或关闭设备电源，起到对设备的保护作用。

楼层公共区域设置机柜式IP网络解码终端和合并式广播功放负责各区域节目播放，网络解码终端对来自主控服务器的控制信号和音频信号进行实时解码，把数字音频信号转换成模拟音频信号输出给合并式广播功放进行放大，最后传输到前端音箱，由音箱放音。同时具有功率放大器电源管理功能和本地广播功能，可以确保功放不工作的时候，能自动停止供电，延长功放寿命；选择的机柜式IP网络解码终端本身不带功率，需接功率放大器,以完成网络广播的扩声。

室外公共区域配置机柜式IP网络解码终端和功率放大器（前置放大器、纯后级功放）负责本区域节目播放，本区域的机柜式IP网络解码终端主要对来自主控服务器的控制信号和音频信号进行实时解码和播放，把数字音频信号转换成模拟音频信号传输给功率放大器，最后传输到前端音箱，由音箱放音；

7.5.5 实现效果

Ø 背景音乐广播

广播室： IP网络广播系统的核心，管理人员的编排播放单位宣传文件，背景音乐。单位广播室可以对与配备IP网络广播终端的领导办公室双向对讲、远程呼叫等功能，询问广播具体事项或接收来自单位领导的重要指示，同时可监听单位广播系统播放的内容。

走廊、室内：实现背景音乐、时事新闻收听和广播通知或消防广播满足员工的需求。

领导办公室可进行广播对讲或喊话，无需到机房可实现远程操作。

Ø 消防紧急广播

紧急广播：紧急事故情况发生时，能及时播放紧急广播信息，公共广播系统的其它功能（背景音乐、一般广播等）将被暂停，快速起到紧急疏散人群，引导人员疏散方向；直到紧急广播状态解除；

Ø 其他功能

分控管理：单位管理人员和领导无需到机房可以在自己办公室通过分控账号登录广播系统管理页面，进行音乐播放，通知发布和管理；

7.6 产品参数

7.6.1 纯讨论会议系统主机

7.6.2 纯讨论会议主席/代表单元

7.6.3 专业功放

7.6.4 二分频专业音箱

7.6.5 窄边框同轴吸顶喇叭

7.6.6 专业功放

7.6.7 前置效果器

7.6.8 反馈抑制器

7.6.9 数字音频处理器(3进6出)

7.6.10 路电源时序器（带短路级联口）

7.6.11 15"IP网络广播系统服务器（含数字IP网络系统平台软件）

7.6.12 双向IP网络系统软件包（含分控软件）

7.6.13 IP网络广播寻址壁挂音箱（主箱）

7.6.14 IP网络广播寻址壁挂音箱（辅箱）

7.6.15 触摸式双向对讲呼叫话筒（彩屏，触屏）

7.6.16 8路定时电源管理器----串口/网络控制

7.6.17 IP网络音频采集终端

7.6.18 数码播放器

7.6.19 木质壁挂音箱（定压）

7.6.20 彩屏点播式IP网络功放系列
